MOBALine - расчёт линии

Он-лайн калькулятор для расчёта линии MOBALine



Что необходимо рассчитать:
Тип первичных часов:
Материал проводников кабеля:
Площадь поперечного сечения проводника кабеля:  мм2
Длина линии:  м
Тип устройств, подключаемых к линии:
Количество устройств на линии:  шт.


Правила расчёта линий MOBALine

Для расчёта параметров линий MOBALine Вы можете использовать специальные графики (их могут отправить Вам наши технические специалисты после запроса) или он-лайн калькулятор.


Результатом расчёта является соотношение трёх параметров - длины кабеля, сечения проводников кабеля и количество подключаемых к линии устройств. Зная любые два из этих параметров, при расчёте Вы получаете третий. Например, типичной задачей проектировщика является выбор кабеля необходимого сечения. Для её решения необходимо задать длину кабеля и количество подключаемых вторичных часов.


Обратите внимание, что максимальное количество устройств в линии зависит от их типа и типа первичных часов, к которым подключается линия. Эти ограничения вызваны максимальной токовой нагрузкой, которую способны обеспечить первичные часы. Кроме того, следует учитывать, что на линиях со значительной длиной (свыше 1500 м) значительно возрастает влияние электромагнитных помех. Следует избегать использования столь протяжённых линий, даже если они соответствуют расчётным нагрузочным требованиям.


Вариант 1

Пример прокладки линии c применением монтажных коробокПример прокладки линии c применением монтажных коробок
Пример прокладки линии без монтажных коробокПример прокладки линии без монтажных коробок


Наиболее простой вид расчёта - подключения типа "шина". Необходимо выбрать типы устройств (первичных и вторичных часов), указать, какой параметр параметр будет рассчитываться и ввести значения двух остальных параметров. На основании этих данных будет рассчитан третий параметр линии. В случае соединений 1b в длине линии необходимо учитывать сумму длин всех ответвлений (2 х А для каждого устройства)!

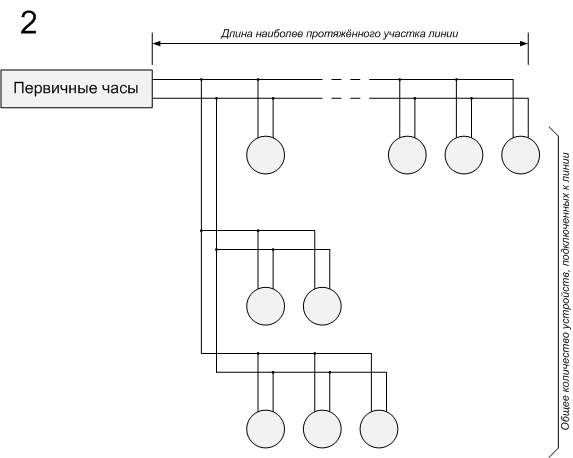

Вариант 2

Пример комбинрованных типов разветвлений

При подключениях с разветвлениями типа "звезда" сначала нужно определить максимально допустимое количество подключаемых устройств. Для этого можно произвести предварительный расчёт количества устройств, указав небольшую длину линии (например, 10 м) и выбрав среднее сечение проводника кабеля (например, 1 мм2). В дальнейших расчётах общее количество подключаемых к линии устройств на всех разветвлениях не должно превышать этой величины! Если во всей линии будет использоваться кабель одного сечения, далее будет достаточно рассчитать параметры наиболее длинного ответвления.
